矿用调度电话双回路线路解决方案

项目需求

为进一步规范金属非金属矿山的安全管理，保障井下通信系统的可靠性，《金属非金属矿山安全规程》（GB16423-2020）经国家市场监督管理总局、国家标准化管理委员会于2020年10月11日联合发布，并自2021年9月1日起正式实施。该规程第6.7.7.6条款明确规定：井下有线通信系统应设两路通信电缆，分别从不同的井筒进入井下；其中任何一路通信电缆都应满足井下与地表通信需要。

现状及痛点

线路状态无法预知 传统的程控调度机不具备线路例行检测功能，难以检测电话线路的故障状态。2.设备更换成本高 现有的防爆电话机多为单线话机，若要满足双回路保护要求，需更换为双回路话机，投资成本较大。3.技术绑定限制 目前双回路防爆电话与程控调度机厂家存在技术绑定，更换双回路话机往往需同步更换程控调度机，这样不仅成本高、难度大，还需重新熟悉新调度机系统，大大加重了用户的各项成本。

解决方案

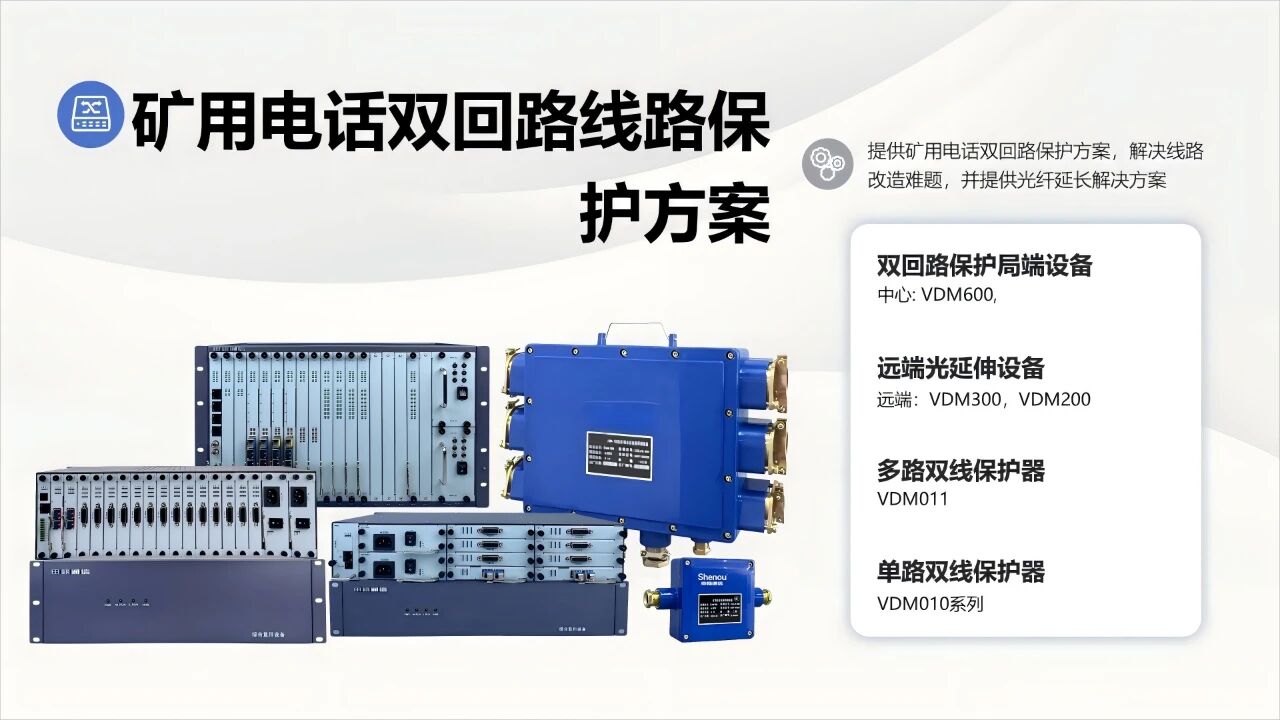

针对上述改造现状及痛点，申瓯通信设备有限公司推出了矿用电话单回路系统升级为双回路系统完整解决方案，具体方案如下：

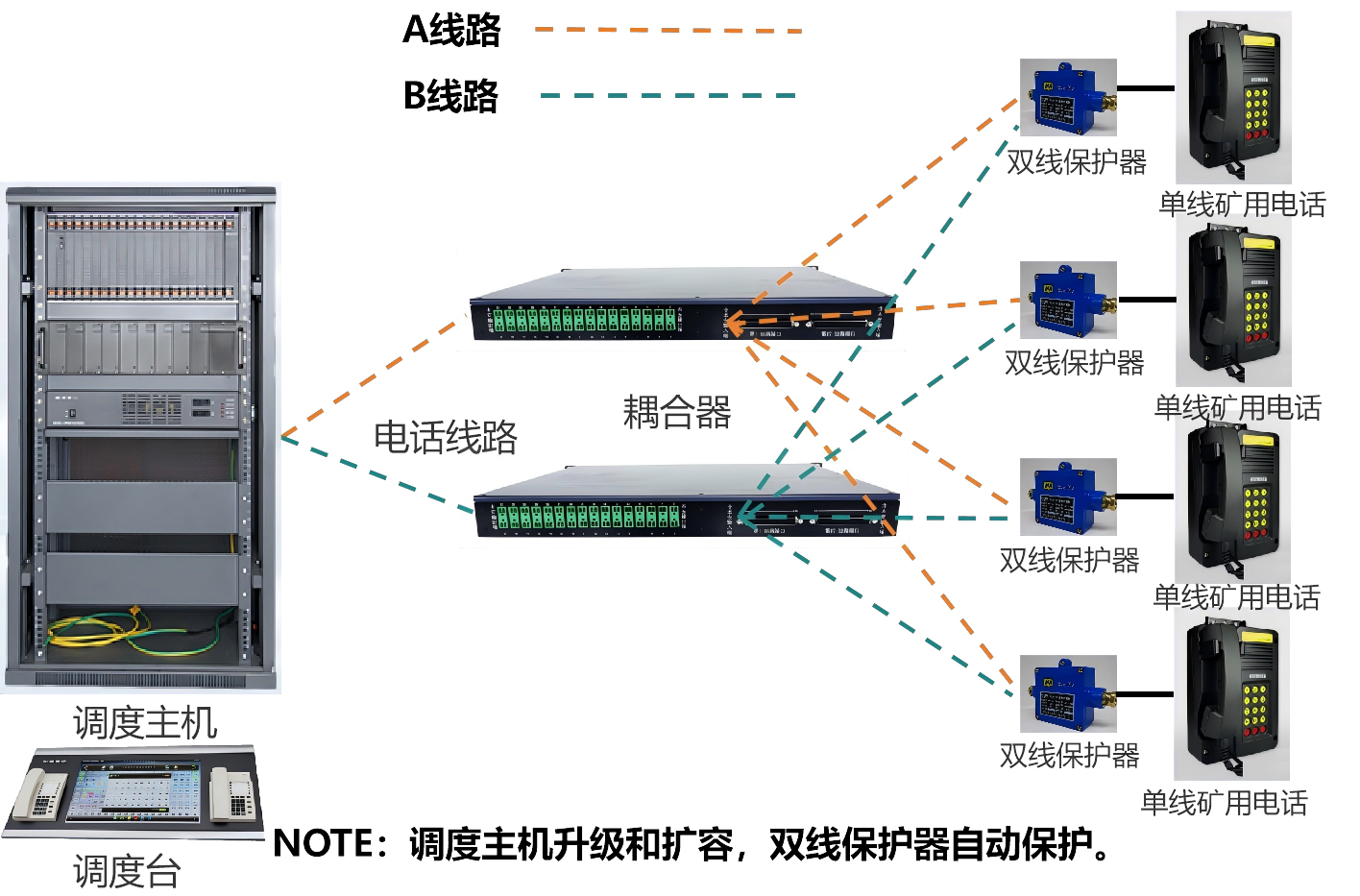

改造解决方案 / 1

调度机可扩容情况下无论何种品牌的程控调度机，主机通过升级主板、扩容用户板并配置双机一号功能，无需更换原有的单线防爆话机终端，仅配置双回路保护器，即可完成双回路保护升级。

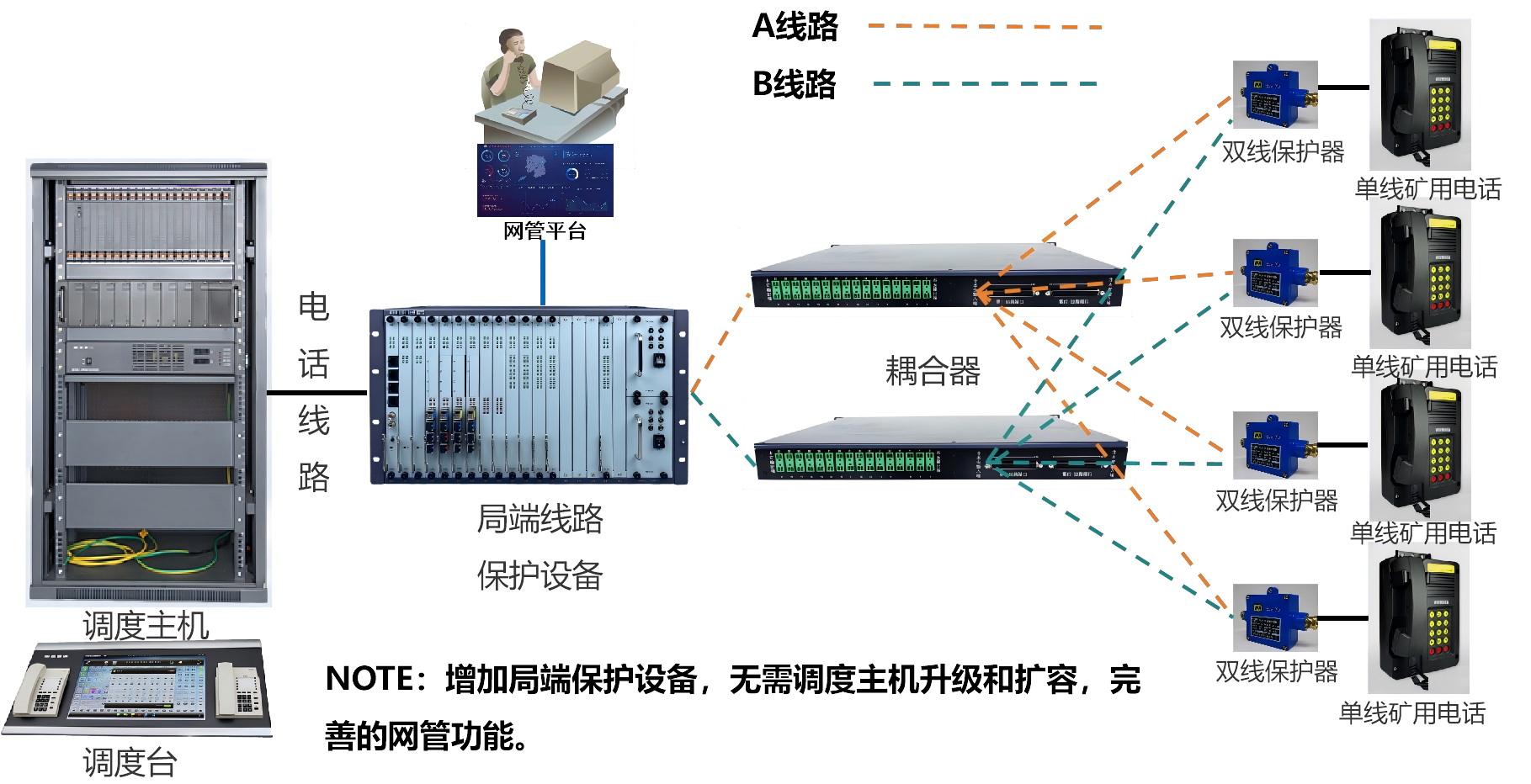

改造解决方案 / 2

调度机无法扩容情况下在程控调度机和耦合器之间串接双回路保护VDM600局端设备，通过VDM600局端设备将单分机线路扩展为双分机线路，终端配置双回路保护器。VDM600局端设备具备完整管理功能及网管，可检测线路短路、断路、话机连接状态和线路在线情况以及线路异常告警等功能。

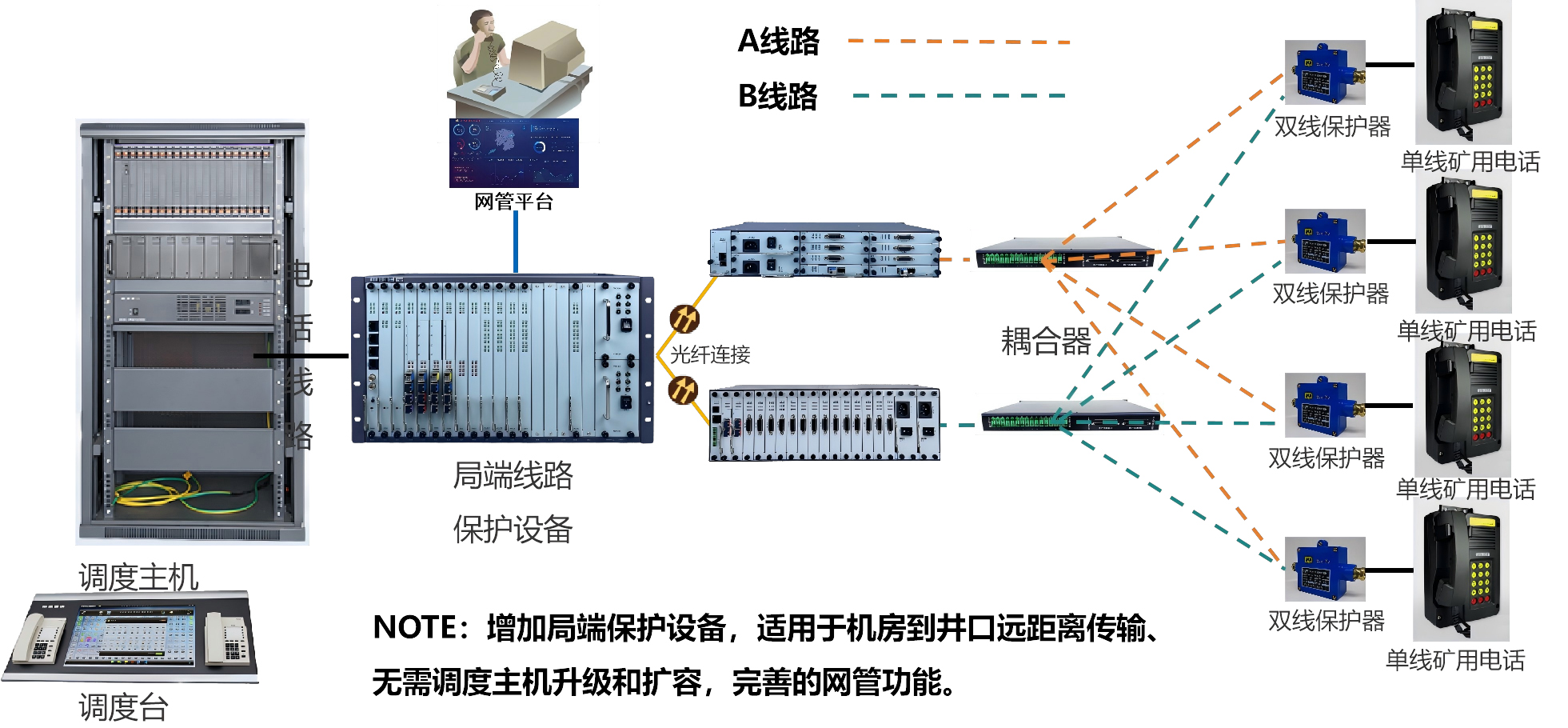

改造解决方案 / 3

调度机机房到井口距离远若机房与井口距离远，可在调度机与耦合器间增加VDM600局端线路保护设备和光延伸设备（VDM200、VDM300），适配长距传输，无需调度主机升级扩容，搭配耦合器与终端双线保护器，构建双回路线路，保障信号稳定，完善网管功能，满足远距离通信要求。

方案优势

1、适用性强适配国内几乎所有的程控调度机分机线路和单线防爆话机，不挑设备，不挑品牌。

2、无需供电创新性的采用无源工作方式，无需外接电源使用，便可实现电话线路保护切换。

3、功能全面通讯管理功能：与局端线路保护系统深度适配，可精准实现线路短路、断路检测，以及话机连接状态、在线状态的实时管理。线路保护功能：线路切换响应速度快，能在故障发生时迅速完成线路切换，确保通信不中断。告警响应快：在线路产生告警后，在网管管理界面能立即产生声光告警，让用户及时发现线路故障。

4、成本低终端保护器可利旧原有防爆话机，无需更换为高价双回路防爆话机；局端设备无需专用调度机升级，节约扩容或更换费用，且操作简单，业主可自行更换。

5、操作方便机房端只需要串接线路保护器，无需为了升级和扩展需要整个系统停机，只需要根据需要的线路分时段作业，不影响整体系统。

6、智能管理可检测线路短路、断路、话机在线、离线、话机有无故障等功能。并在网管平台上实时显示及线路异常告警等功能。

7、开放API接口调度机可通过API接口，在调度界面上实时监测线路状态。

8、网管国产化网管管理采用国产数据库及操作系统，并且有麒麟官方认证证书。

方案总结

矿用电话双回路线路保护解决方案凭借适配性广、低成本、易实施的方案设计，以及无需电源、操作方便、管理功能全面的功能优势，为矿山井下通信双回路改造提供可靠路径。无论是落实安全规程要求，还是保障通信稳定、优化运维管理，矿用双回路保护器均可为矿山行业筑牢通信安全防线，创造显著价值 。
