某部语音技术改造项目——SOC8000程控交换机光远端组网方案

客户需求

某部语音技术改造需求电话交换系统，应采用国内设备器材，当地电信运营商提供的多种接入方式，系统主要包括国际国内直拨、市内电话、内线电话、电传、传真等；电话终端按时间需求配置，并适当预留裕量，预置大概1000门以上用户量。用户采用模拟电话+光端传输布置方式。

设计思路

根据客户需求结合以往的工作经验，本方案以实现企业业务主体，以一体化、智能化、便捷化管理为设计理念，综合数字电话、模拟分机、统一电话计费管理等多个应用模块，实现通信应用。

应客户要求需配置一台1000门以上可扩容程控交换机，方案设计使用申瓯SOC8000程控交换机一台，容量上限2000门用户，满足用户1000门容量需求，并有余量方便后期增配扩容。SOC8000设备具有强大的语音交换能力，并配有必要的办公需求功能，支持总机功能、来电转移、电话会议、国际国内长途等级锁定，传真等，内部通话语音清晰，内部办公更方便。

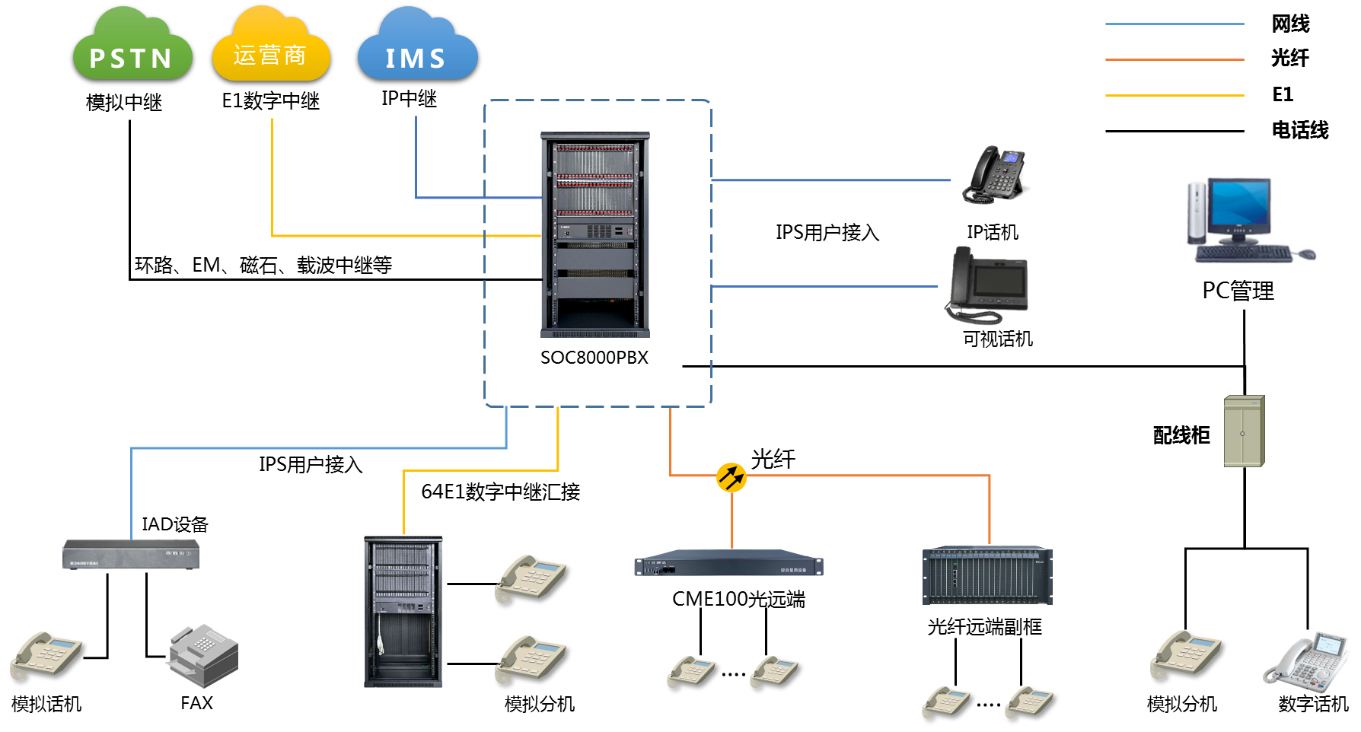

方案拓扑

项目实施

◆ 方案设计使用申瓯SOC8000程控交换机，产品具有多种业务接口，强大的兼容性可适应各种业务场景，能灵活接入多种接口。本次项目使用设备容量模拟用户提供大于1000模拟端口，IPS用户提供大于1000个license授权，支持1000个以上IP用户接入；设备同时支持64个E1中继汇接接入；

◆ SOC8000设备具备IP中继数字中继、模拟中继等多种接入方式，用户接入方式具备IP用户接入、模拟用户接入、光纤用户接入等多种方式，IPS用户板提供SIP用户注册接入，支持IP话机、视频话机、IAD接入设备、手机APP注册等方式通过IP网络注册接入语音交换网；

◆ 另外设备支持光纤接入，设备SFP光传输分控板，利用新光传输技术，来代替传统差分线电缆传输技术，使得传输距离更远，传输成本更低，单组光纤支持256线语音，点对点传输，实时性强，连接方便。

◆ 光纤传输距离5KM-100KM，能克服铜缆传输距离短（3KM-5KM）的缺点，并能减少信号在线路上的损耗，同时降低传输成本。

◆ 板卡式设计，轻松将现有设备的集中放置升级为分布式布局。

◆ 无需修改任何设置，完全适应原有配置，即换即用。

◆ 支持现有SOC8000 系列PBX所有用户功能（专用话机板，反极用户板同样适用），弥补原有光纤复用设备功能单一的缺点。

◆ 光远端设备支持SOC8000远端副框接入，可提供256路模拟用户接入，或者通过CME100系列综合复用设备提供32-64路不等的语音接入端口，使各点接入组网更加灵活多用，节省空间和成本；

◆ 由运营商提供外线进线中继经地下进线间引至机房对接SOC8000设备进线中继模块；

◆ SOC8000设备从用户配线端口出原厂配置用户线打上配线架，做好排序标记，按打线标准规范打线；

◆ 远端电话通过SOC8000光传输板传输到远端，后通过SOC5000-15/30或SOC8000光用户远端副框出模拟线路到电话终端；

◆ 从配线架引模拟线路布线至部队单位各个办公室、公用电话区等语音信息点；

◆ SOC8000设备提供RS232接口连接网络中心机房的综合管控电脑，提供设备监控控制及配置修改调整等。
