南京申瓯SOC9000 IPPBX程控电话交换机方案

客户需求

集团现需160门分机接入,上行需2路数字中继与运营商对接,主机需具有热备份功能,当主机发生故障时自动切换到备用主机工作,不影响正常通讯需求。系统需对112门分机进行录音,并能对录音文件进行备份。电话主要以集团内部沟通为主,实现内部分机免费互打。分机可以与外线号码实现绑定,实现DID专线电话功能。系统可以扩展会议功能,设备要能够随时发起电话会议。

组网方案

根据客户需求结合以往的工作经验,本方案以实现集团内部通信电话功能为基础,结合 IP 网络发展为业务核心,以一体化、智能化、便捷化管理为设计理念,综合 IP 网络、模拟分机、WEB管理等多个应用模块,实现融合通信应用。为结合网络化扩展本系统采用 SOC9000 IPPBX系统核心交换,与运营商中继配合组网。

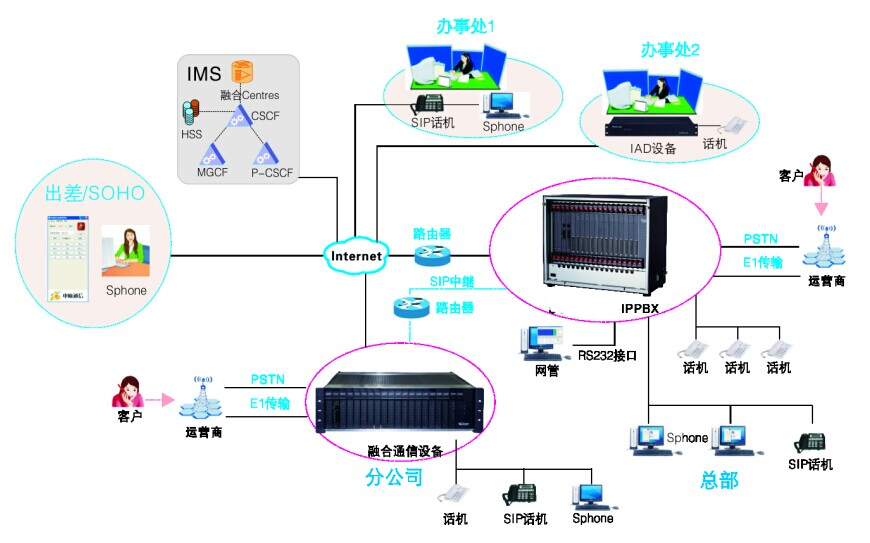

组网拓扑图如下:

组网说明

  • 在集团中心机房部署一套SOC9000 IPPBX系统,配置为160用户,2个E1数字中继,112路并发录音系统。

  • 系统主控单元、一次电源、二次电源、录音系统等核心单元都实行热备份配置,当系统核心单元发生故障时,会无缝切换到热备份单元工作,以保证系统的正常运行。

  • 系统配置的160个用户全部汇总到配线架后,通过大对数电缆或电话线分别接入到各楼层工位,实现各工位分机的接入。2个E1数字中继与运营商对接,实现集团所有分机的呼入呼出。

  • 系统配置嵌入式录音系统,112路并发录音;需要录音的分机只需要通过话务台进行选择配置,无需通过配线架选择线路接入,部署方便快捷,资源利用率高。

  • 系统管理接口可接入集团局域网,实现远程管理。

方案优势

  • 经济性、便捷性

本方案突破模拟线路传输距离限制,实现跨区域组网。通过信息化改造,在保留原有用户设备资源情况下升级系统架构,免去了各分支机构更换设备的大量工程,以简便的方式,降低施工工程难度对用户的影响。
电话系统通过VPN网络实现各国家地区办公网络连接,大大节省了国际电话通信费用,降低了通信成本的同时提供的沟通效率。
本方案集合了传统数字程控交换机功能,并连接各个分支机构,非传统点对点组网两两对接的方式,采用成熟的SIP协议星型组网对接方式,实现系统管理的简便性,管理员用户能更加直观的了解设备情况及各地组网路由配置。

  • 安全、稳定性

系统支持双机热备方案,可实现自动热备份机制,保障系统稳定运行;系统服务器采用高可靠性的产品和技术,充分考虑整个系统运行的安全策略和机制,具有较强的容错能力和良好的恢复能力,保障系统安全、稳定、有效的运行。

  • 先进性、可扩展性

软交换系统采用基于下一代网络(NGN)的多媒体核心通讯设备,软件架构基于freeswitch系统开发,具有较长的产品生命力,代表交换系统未来发展方向,具有良好的可扩充能力,可提供二次开发接口支持系统规模的扩大和业务范围的扩展,比如对接其他酒店管理系统、呼叫中心系统及其他系统,充分满足今后业务发展的需要。避免以后的投资浪费。

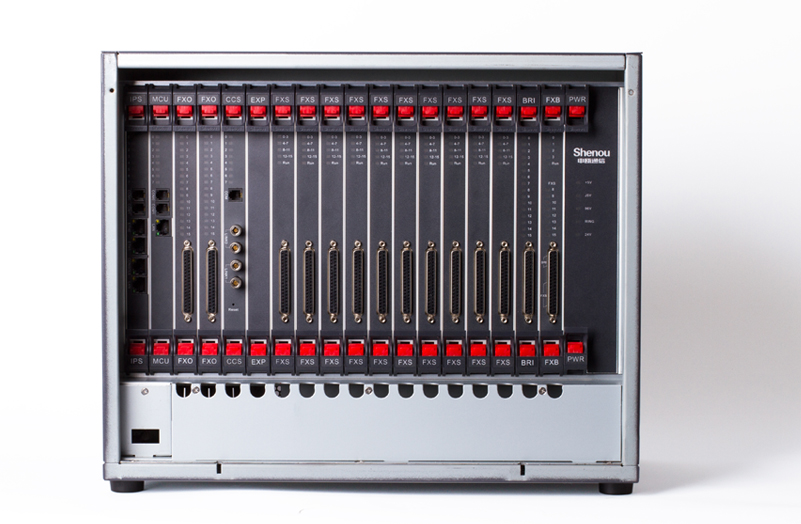

产品介绍

SOC9000-IPPBX产品是具创新的全新一代企业级统一通信系统。它配备了先进强大的硬件平台和革命性的软件功能,便利的扩展性,为中小企业提供了一个融合IP音视频通信、数据通信、无纸传真、协同会议、移动办公和安防监控等应用要求于一体的突破性解决方案,让用户享受当前市场上前沿技术所带来的全景式通信应用、易操作、高可靠和高性价比的实惠。
