县公安局与辖区派出所异地组网语音系统解决方案




















项目背景
县公安局提出意向布属语音通信系统的需求,通信系统计划约200门固话,覆盖涉及乡、镇等辖区派出所16个分点。

详细需求如下:

1、 使用数字中继或FXO中继对接运营商,提供出局使用;

2、 总体终端电话数大约1000左右;

3、 乡镇派出所使用语音网关落地电话终端,使用网络传输;

4、 通话需要录音;

5、 部分终端使用IP话机及可视话机。





















方案设计

1.组网方式

根据客户需求结合以往的工作经验,本方案以实现电话通信功能为基础,结合 IP 网络化发展为业务核心,以一体化、智能化、便捷化管理为设计理念,综合公安专网、2M汇接机、申瓯语音系统等多个应用模块,实现公安内部短号互通,集中管理、通话录音、权限管理等需求。

本系统采用GW汇接机或FXO中级接口对接运营商,SOC1000软交换系统作为核心处理系统,IAD及SIP话机、SIP可视话机作为落地终端。

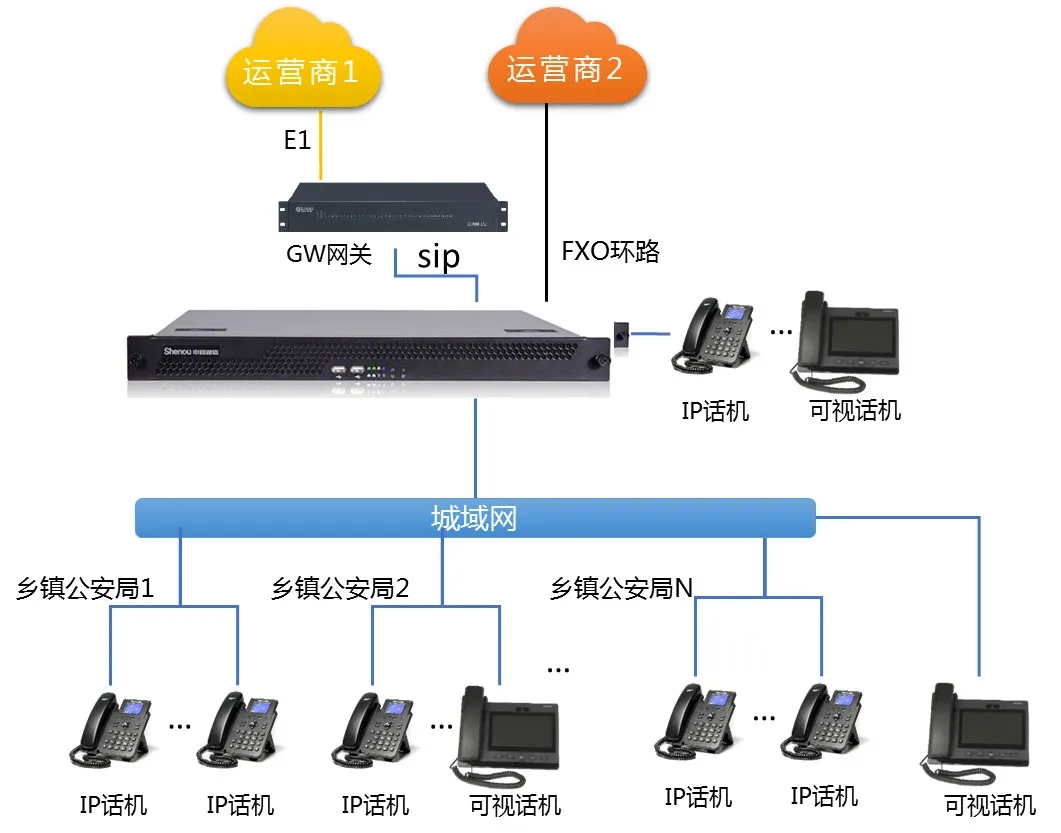

2.组网结构如下图:


3.组网说明

1.在县公安局安装SOC1000软交换系统,根据外线类型配置GW网关或者FXO环路中继模块,同时县局根据实际电话终端数配置相应的IAD、SIP话机。

2.16个乡镇派出所配置IAD或SIP话机,通过公安内网向县局SOC1000注册。

3.县局与各派出所间实现免费通话,各乡镇派出所外线电话都统一由县局UC处出局,整体系统内通话都能实现录音,实现统一管理。




















方案优势

经济性

相比传统电话系统只能通过模拟线路铺设的方式,本方案突破模拟线路传输距离限制,可实现跨区域远距离组网。同时节省了各楼宇之间铺设大对数电缆的成本。新型软交换设备采用先进系统架构,通过与IP电话组网方式,同时节省了中间节点的设备费用,使系统结构更简单,所有信号可基于网络协议传输减少重复投资成本。

便利性

本方案集合了传统集团电话功能,能为用户提供传统语音程控交换机的所有功能,且集合了更多网络信息化功能,类似企业通讯录,远程信息管理,多路电话录音、多方电话会议等;强大的功能使企业办公更加便捷。方案使用全IP话机组网突破了原有模拟分机线路固定的限制,使得分机号码不再限制于语音端口。如传统固话如需更换办公地点需要报道IT部门申请更改系统配置,管理人员登录系统主控调整分机号码,流程繁琐操作不便,可能换个分机号需要等待好些天。而使用纯IP方案后,因工作变动调换位置时完全无此顾虑,直接带上IP分机搬迁后直接上电接入网络即可使用。IP分机重新联网后会自动寻找服务器主机地址并注册分机号码,只要网络覆盖到的地方便可使用话机。系统管理员也可通过网络随时随地访问系统进行配置或监控查询。

同时IP话机与核心软交换系统均采用申瓯通信语音解决方案,系统与话机之间可实现数据云服务,列如提供企业通讯录,每台话机可从服务器获取公司内部通讯录系统,实时更新更加便捷。使用同一厂家设备与服务可使系统兼容性更高厂家维护更统一,同时可提供配套功能服务。

安全、稳定性

申瓯软交换基于嵌入式系统开发具备各项功能模块,其中包括安全服务模块,系统具有防火墙功能,可配置端口扫描攻击防御、SYN DDOS攻击防御、UDP DDOS攻击防御、MAC地址绑定、局域网ARP防火墙等开关,使系统安全稳定运行。

同时如有必要系统可支持双机热备方案,可实现自动热备份机制,保障系统稳定运行;系统服务器采用高可靠性的产品和技术,充分考虑整个系统运行的安全策略和机制,具有较强的容错能力和良好的恢复能力,保障系统安全、稳定的运行。

先进性、可扩展性

软交换系统采用基于下一代网络(NGN)的多媒体核心通讯设备,软件架构基于freeswitch系统开发,具有较长的产品生命力,代表交换系统未来发展方向,具有良好的可扩充能力,系统用户容量可达10000门,中继并发能力可达2000线,可根据需要选择配置。

系统业务扩展性强,可提供二次开发接口支持系统规模的扩大和业务范围的扩展,包括酒店管理中间件接口,指挥调度系统接口,呼叫中心接口等,能够满足今后业务发展的需要。避免以后的投资浪费。
